校園安防、遠程教育、校園廣播、校園一卡通、校園車輛管理、校園wifi覆蓋智慧教育解決方案
1 智慧教育需求分析
建設區域性教育資源與管理平臺的建設：提升學校與區域之間的課件、試題等資源共享，提高區域教育管理信息化水平；
推進智慧教室與數字化校園的應用水平，實現師生之間的互動、錄播、方便的課件訪問等功能；提升教師信息化應用水平；
理論結合實際，建立科學、規范的基礎設施標準體系，應用于區域和學校的教育網絡覆蓋、設備、教室等信息化硬件環境的建設。
通過云計算技術的引入，實現硬件資源彈性調配，最大限度提升資源利用率，降低硬件建設和維護成本。
2 智慧教育系統設計
2.1 智慧教育總體架構
智慧教育系統包括網絡建設、數據中心、運營平臺、教育系統、課件內容、學習終端、咨詢服務等。瑞光極遠根據不同行業客戶的需求，提供垂直行業解決方案，為基礎教育、高等教育、企業教育、職業教育的客戶提供定制化方案。
2.2 智慧教育子系統設計
2.2.1 校園、教委統一網絡接入子系統
目前學校的信息化建設多數以數字化校園為主，以校園為基礎連接社會網絡，不僅給學校帶來很多日常管理工作、費用高，在校際合作、教委統一管理、教育專網功能發揮方面都有一些限制。因此以區域為主的教育光纖專網建設將能發揮出更大的優勢。通過網上優秀教育資源整合，充分彌補邊緣學校教育資源的不足。
我們推薦的教育光纖專網通過2.5G的光纖將各個學校連接在一起，提供多個物理隔離的以太網通道。選用2.5G傳輸帶寬是因為這個速率的傳輸距離一般可以做到無光放大器的情況下傳輸80KM，而改用5G甚至更高帶寬光纖的話只能傳輸幾公里，用其他更低速率的話難以傳輸多個物理隔離的千兆網。因此2.5G光纖是遠程傳輸的最佳選擇。
在教育局或信息中心放置中心端設備，統一提供各個學校到運營商、到上一級教育管理機構的接口。優勢如下：1、做為大客戶統一接入寬帶運營商、充分引入競爭，使得學校師生有多種選擇、獲得更大收益；2、避免校園多業主重復建設的無序競爭；3、學校互聯網有統一接口，可以方便教育行業大數據處理、輿情監控、上網行為管理等等；4、學校電話號碼統一接入，統一形象，可以內部掌握擴充分機數量；5、足夠大的對外帶寬，可以接入更多的專網服務。
教育局或信息中心采用瑞光極遠IDM MSAP-CP設備作為核心交換和匯聚設備，在辦公樓層、學生宿舍以及教學樓可安裝我公司的IDM NT421或IDM GTD442終端設備。
2.5G的光纖上可以傳輸2個線速千兆的以太網、和4個線速百兆的以太網、24個E1通道。一個千兆網主要用于運營商internet的接入，用于師生上網、IPTV、重要場所監控向社會上發布等等。另一個千兆網可用于視頻會議、視頻錄播、視頻監控上傳等等。其他4個百兆網可用于校際其他內網傳輸、如財務網、考試專用網、教育專用網、管理專用網等等，E1接口可以用于電話接入、高保真音頻傳輸、數字鈴聲播報，等等。
多個運營商的接入有多種手段，一種是使用多接口的路由器，按照網速、及價格等因素配置接口策略；另一種是根據師生的需求，只提供所期望的網絡運營商的接入，直接將該通道引接到計算機。
各個學校連接Internet網的出口可以統一購買一個高端的防火墻，比起各個學校單獨購買既需要大量經費，有需要專人維護。
2.2.1.1 信息中心匯聚接入
主要實現如下功能：
1) 提供本地電話內部交換，使得校園內和學校之間實現免費小號互撥；
2) 提供與聯通/移動/電信等運營商電話交換網的中繼接入，實現校園的外線呼叫功能；
3) 提供與聯通/移動/電信等運營商以太網業務的接入，通過以太網防火墻實現內外網的隔離，保證信息安全；
4) 提供了電話中繼接口，可接入到教委或者其他合作院校的電話網，實現所有單位的電話互連；
5) 提供了廣電IPTV數據接口，可接入廣電IPTV電視信號，給教學樓、辦公樓提供電視業務；
6) 提供遠程抄表數據處理功能，可對辦公樓水電氣抄表數據集中管理；
7) 提供視頻監控和會議功能，遠程網絡視頻信號在中心端的集中調用和監看，同時可進行視頻會議；
8) 可安裝調度服務器和擴音廣播服務器等，在滿足客戶基本的綜合業務光纖接入的基礎上實現附加功能，支持校園的多媒體調度，以及擴音廣播功能；
9) 中心端預留了智慧校園的二次開發接口，通過光纖接入到學校的電子圍欄、停車場監控、園區一卡通以及園區廣告宣傳等多媒體信息的集中接入。
2.2.1.2 教學樓及辦公室終端光纖接入
教學樓及辦公室是安裝終端接入設備的節點，直接提供用戶寬帶、電話、IPTV電視以及遠程抄表數據接口，使用我公司的IDM NTD421終端設備。根據最終用戶的需求可每個辦公室安裝1臺NTD421終端以及每樓層安裝若干臺NTD421設備，以滿足每個辦公室和樓層的業務需求。
該終端提供如下功能：
1) 提供電話接口，可直接接入辦公電話；
2) 提供網絡接口，可直接接入用戶的上網設備，比如電腦、路由器等；
3) 提供網絡接口，可接入IPTV機頂盒，提供網絡電視功能；
4) 提供網絡接口，可接入網絡攝像機，實現樓層和重要辦公室視頻監控信號上傳到監控中心，同時也可接入辦公室的視頻會議攝像機，實現視頻會議功能；
5) 提供遠程抄表接口(RS485/RS422等)，接入辦公樓各水電氣儀表，實現抄表數據上傳到監控中心。
2.2.1.3 光纖接入解決方案的重要特點
1) 全光纖傳輸接入
信息中心通信機房到學校、校園的業務通信都采用光纖傳輸技術，本方案采用PDH+PCM技術，實現高速光纖到戶全覆蓋。
2) 校園電話內部交換，獨立運營
信息中心通信機房使用我公司的IDM MSAP-G3CP設備，直接實現校園電話的內部交換，可有校園虛擬運營商獨立運營電話業務，提供給校園免費的內部電話。
同時通過該設備提供E1數字中繼接口或者FXO模擬中繼接口，可接入到運營商電話交換網以及教委和其他兄弟院校電話系統中，實現電話互聯互通。
3) 實現內外網的隔離
中心機房核心設備IDM MSAP-G3CP設備采用TDM技術，所有以太網網絡通道都提供物理隔離通道，實現內外網的隔離，保證信息安全。
2.2.2 校園安防監控子系統
支持客戶端、IE瀏覽器和拼接屏顯示等三種視頻顯示方式，支持單畫面、多畫面及全屏顯示方式。每個畫面可選擇瀏覽任意一路視頻源的實時圖像；
系統具有圖像自動輪巡功能，可以用自行設定的觸發序列和時間間隔對監控圖像進行輪流顯示，在指定的窗口進行圖像輪回顯示參與輪巡的圖像和先后順序可以任意選擇；
除了顯示現場的視頻信息外，能在視頻畫面上疊加相應的視頻地點、時間、告警標示等信息。可以編輯某一路視頻的標識字符，自動疊加時間信息，可靈活設置字符在圖像上顯示的位置；
攝像機的位置信息能與電子地圖相關聯，支持一機雙屏功能，同時顯示視頻信息和電子地圖信息；
系統應具有圖像抓拍功能，可以把某個監控窗口中播放的視頻抓拍下來保存為圖片文件。圖片文件的格式必須為JPEG、BMP或GIF等標準格式，方便使用Windows系統下的圖像瀏覽工具進行瀏覽；
通過視頻客戶端實時瀏覽視頻圖像或回放歷史圖像時，可方便地進行圖像的縮放顯示，支持全屏顯示一路圖像。
系統各級監控中心能通過專業鍵盤以及視頻客戶端提供的軟鍵盤控制所有云臺、攝像機。可控制云臺的旋轉角度，攝像機的光圈大小、聚焦程度、加熱開關、雨刷開關、變倍程度、照明開關等；
系統支持用戶對攝像機的鎖定和解鎖定功能。如果用戶在一定時間內需要獨占對云臺的控制權，可選擇鎖定該攝像機。攝像機被鎖定后，其他用戶無法搶占云臺的控制權，只有進行鎖定操作的用戶或有解鎖權限的管理員可以解除鎖定；
能實現在多個監控中心同時控制一臺攝像機時，級別高的監控中心優先控制；
當無法控制攝像機時，應提示當前控制者信息；
攝像機具有預定的軌跡轉動功能，全面獲取現場視頻信息。可以設置啟動攝像機巡航的時間、預置位、巡航軌跡等。攝像機能夠根據不同時間段以不同預制軌跡進行巡航。
采用專業的IP SAN、CVR存儲系統技術，支持iSCSI協議，提供千兆的IP接口，可選配1TB、4T等不同容量SATA磁盤，能夠實現對系統內數字圖像進行集中管理以及存儲資源的動態分配；
支持電源故障時內置電池的緩存保護功能支持磁盤熱插拔及在線更換故障磁盤，支持啟動時磁盤順序加電和磁盤電源短路保護；
SAN環境中最大主機連接數≥250，并配置所有連接許可，支持RAID 0、1、5、10等RAID級別。總容量具有10%需求容量的冗余備份空間，用于重要監控圖像的長期存儲。
支持圖形化管理軟件，在一個管理界面中可以管理多臺存儲設備以及自動郵件告警功能
系統支持為每路視頻源配置歷史圖像的保存時間，當保存時間超過以后，過期的歷史圖像能被自動刪除，不需要管理員干預；
系統能夠對所有存儲設備的當前存儲資源狀態進行實時監控；
系統支持為每路視頻源設定存儲計劃，分時段進行錄像。時段粒度不大于30分鐘，且每天可設置多個錄像時段。當某路視頻源未按計劃錄像時，系統應能及時上報告警，通知管理員進行相應的故障定位分析；
系統應支持本地錄像功能。在實時瀏覽圖像和回放歷史圖像時，具有權限的用戶啟動本地錄像功能，把圖像臨時存儲在客戶端本地存儲介質中。客戶端界面上應便于控制本地錄像功能的啟動、停止。視頻客戶端可選擇播放本地錄像；
系統具有數據備份的功能，能把一些重要的數據備份出來冗余保存。系統支持手動備份，具有相應權限的用戶可通過視頻客戶端發起數據備份，把指定視頻源的特定時間段的數據備份出來。系統也支持自動備份策略，可以定期把把指定視頻源的特定時間段的數據備份出來。備份數據時，可添加備份數據的描述信息。用戶能根據備份數據的描述信息模糊檢索查詢備份數據，進行點播回放。
存儲應用管理單元通過網絡獲取系統中所有視頻源的信息，存儲到大容量的存儲設備中。系統可以支持n臺計算機組成的分布式集群存儲結構。在這些計算機的通訊底層是我們的高性能通訊平臺技術。在正常運作的情況下，每一臺存儲計算機負責存儲整個系統中的某些錄像信息。首先我們需要定義存儲組，每一個存儲組有n路圖像組成。我們把一個存儲組綁定到一臺存儲服務器。這樣全系統的圖像將通過不同的存儲服務器進行存儲。我們采用的模型是前端分布式錄像和后端集中錄像的綜合方法。具體功能如下：
1）支持直接對中心客戶端沒有實時瀏覽的大路數遠程圖像進行直接錄像和備份管理，同時支持管理各種集中存儲設備，而不只是本機硬盤。
2）可以對存放在集中存儲設備中的數據進行快速檢索，并提供服務。
3）可以通過Web界面，支持在本地和客戶端按鏡頭、按時間、按關聯事件、按日志、按報警等多種方式來檢索具體的監控錄像和關聯數據。
4）可以查看該錄像的詳細存儲位置，顯示相關狀態信息，并且對該錄像進行及時的回放。
5）可以瀏覽硬盤、SAN存儲設備上的相應監控文件。
6）支持錄像計劃和補錄。每一個錄像組可以具有自己的錄像計劃，錄像的執行底層是我們的計劃和任務調度引擎。每次錄像過程中，系統都會紀錄錄像的執行時間，系統的維護服務器，根據預定計劃和實際的執行情況的差異性，我們可以計算出需要補錄的時間段。補錄系統將自動從合適的DVR下載缺少的錄像信息。當錄像計劃改變時，早先的計劃將被紀錄下來，系統能夠自動辨別補錄參照改變之前還是改變之后的計劃。
7）清盤策略和錄像優先保留權。當系統發現存儲的容量超過系統規定的最高警戒線，將開始啟動清盤任務，這個工作是由維護服務器來管理的，維護服務器將定時檢查磁盤的情況，進行磁盤的清理、自動導出等功能。
系統可以協助視頻解碼器建立與存儲資源的連接，可以協助監控客戶端與存儲資源的連接，實現視頻數據回放；
系統支持以視頻源標識和起止時間組合來檢索歷史圖像信息，檢索結果以列表的形式顯示。進行歷史圖像本地檢索時，從發起檢索到得到結果所花費的時間應小于1秒，沒有明顯的等待時間；
具有同時回放多路歷史圖像的功能。回放歷史圖像時，支持暫停播放和重新開始播放，支持圖像的正常速度播放、快速播放和慢速播放。快速播放時，支持1倍速、2倍速、4倍速和8倍速播放。慢速播放時，支持1/2倍速、1/4倍速播放、1/8倍速播放。
實現對前端攝像頭、編碼器狀態，傳輸線路，存儲設備，后臺解碼、管理平臺運行情況進行全程監控，能夠對視頻圖像質量進行診斷；
管理平臺能自動檢測系統內設備（編碼器、解碼器、視頻客戶端、存儲設備）的工作狀態，設備離線時能快速上報告警。設備故障恢復重新上線時，設備能自動重新加入系統中正常工作，原有的配置不發生變化，恢復過程不需要人工參與；
管理員可通過集中的管理界面配置系統內編碼器、解碼器的參數，可進行軟件的升級；
具有完整的安全審計和日志功能，能夠記錄設備運行情況、各種告警信息、用戶登陸日志等。
管理服務器能夠對IPSAN存儲資源進行統一管理，為攝像頭制定存儲計劃，可以協助視頻管理客戶端建立與IPSAN的iSCSI連接；
視頻數據檢索回放：在確認視頻管理客戶端的檢索數據之后，把檢索結果（指定時間段內是否有相應的數據）返回給視頻管理客戶端。客戶端可以選擇某一時段的數據進行回放；
視頻管理平臺應可以對用戶權限進行分級、分組、分設備的管理，可以有效地控制、屏蔽非法用戶的連接，保證數據的安全性；
平臺應提供多級用戶管理架構，每級用戶具有不同的管理權限，根據所賦予的權限可以進行相應的系統訪問和監控操作，以防止非法登錄和越權操作；
用戶的級別至少分為三級：超級管理員（擁有系統級配置權限，可進行用戶管理和設備管理）、一般管理員和普通用戶。用戶的管理和操作權限至少分為用戶管理權限、設備管理權限、實時瀏覽權限、輪巡配置權限、云臺控制權限、歷史圖像檢索回放權限、圖像備份和下載權限等幾種；
用戶登錄系統時，必須對用戶進行認證和權限檢查。通過網絡傳輸用戶登錄帳號信息時，不能以明文傳輸；
多個用戶可以同時瀏覽任意監控點的實時圖像，級別較高的用戶有優先控制權（如云臺控制等）。
系統告警方式分為移動偵測告警、外部接入告警、視頻源丟失告警三種：
1）移動偵測告警：在監控現場畫面變化時，系統產生告警信息，并且自動執行畫面切換、視頻存儲等告警聯動功能。每路視頻畫面劃分8個以上移動偵測區域，可以分別設置每個區域的敏感度和有效時間；
2）外部接入告警：監控現場的多媒體接入單元具有告警輸入功能，通過安裝在現場的告警探頭，采集監控現場的煙霧告警、漏水、煤氣告警、玻璃破碎、開門等信息。可以設置告警的有效時間，并且具有遠程解除告警功能；
3）視頻源丟失告警：在拔掉視頻電纜或者沒有獲取到視頻信號情況下，系統產生無視頻源告警；
告警與視頻聯動：發生告警時，自動切換顯示告警視頻信息，自動存儲告警視頻，自動抓拍告警現場圖片，并且在客戶端以醒目的方式顯示告警列表；
告警與控制聯動：發生告警時，自動開啟現場的燈光，自動啟動現場的警號，以及啟動其他現場的設備工作；
告警聯動輸出功能：發生告警時，監控中心具有聲光告警、告警打印、告警短消息、語音告警、電子地圖告警等多種輸出告警方式；同時，告警信息也可以輸出給其他的報警處理系統（告警派單系統等）；
可以按照攝像機名稱、日期及時間、告警類型等條件，查詢歷史告警信息。設置視頻與告警關聯，查詢告警時，系統自動查找告警時間段內存儲的對應視頻文件。
通過IE可以直觀打開視頻圖像，也可以通過電子地圖中的各轄區地圖，直觀的對全轄區各個攝像機和探測器的布置進行查看，并可以通過點擊電子地圖上的負責某個區域的攝像機圖標可以查看該區域的監控圖像。系統支持矢量地圖，可以方便的進行地圖縮放，可以和GIS無縫集成，便于將來進行管轄范圍內的車輛或其它GPS終端設備的定位監控，后期升級并可以將車輛3G網無線視頻接入，并通過地圖定位車輛。
可以對攝像機云臺控制（上下左右，自動），攝像頭控制（光圈，變倍，聚焦），輔助開關控制（云臺，雨刷）畫面效果調節（亮度，對比度，色度，飽和度，音量）快球控制（預制位設置與調用、自動巡航）。
系統可實時監測設備的運行狀態，當設備發生異常時能夠發出報警，可以在電子地圖上顯示報警的部位和內容，并有聲光提示。管理員可隨時查看所有設備的運行情況和所有網內登陸用戶的當前活動情況、報警和處置情況以及操作日志等信息，并可以生成統計圖表。
系統具有對設備進行定時巡檢和校對時鐘的功能，巡檢內容包括存儲狀態、網絡連接狀態、系統運行狀態、連接客戶端的數目以及設備廠商提供的運行狀態參數，將取得的數據存貯在日志中，并能以曲線、圖表等方式顯示當前或歷史的狀態。
可以對普通錄像、移動偵測錄像、報警錄像和抓拍圖片等錄像資料根據時間、通道、本地、遠程等檢索條件進行檢索、下載和回放。并可以保存到監控中心的存儲服務器上。回放過程中可以進行播放、暫停、停止、快進、快退、抓圖、錄象文件剪輯等操作。還可多路同時回放，方便查看錄像資料。
預覽組輪巡切換。預覽組可以定制，可以設置1、3、9、16、24、32多畫面預覽組。可實現開機即自動打開通道開始輪巡。
對于網絡中各項遠程報警、視音頻終端設備的維護，管理員不必到達設備現場，在遠程就可監測設備運行狀態，修改設備的各項參數，既提高了設備維護效率，又節省了人力與時間，也便于整個系統的管理，使整個監控系統的可靠性得到有力保障。
可以通過網絡實時查看所有前端的報警主機的工作狀態，并可以控制報警主機的布防、撤防、防區旁路和報警系統復位。
可以通過網絡監控到所有任何地方的突發事件報警信息，如劫警、盜警和事件糾紛等，當某個地方發生報警警情時，報警信息自動上傳到監控中心，與報警信號聯動的現場圖像同時傳送到監控中心彈出顯示并在監控中心自動錄像備份，在電子地圖上該網點的位置會閃動顯示。同時監控中心產生聲音或燈光告警。
監控中心可以與安裝有對講設備的事故現場進行雙向的語音對講，通過監控系統中心軟件可以連線呼叫前端攝像機所在的區域進行語音對講，對日常的工作內容實現相互的溝通、制導。
監控中心設置時間自動對時服務，當網點的硬盤錄像機連接到主控服務器時，會將本機的時間改到和主控服務器一樣的時間。確保監控錄像資料時間參數的準確性，提高資料的可信度。
各級別用戶只有在監控中心服務器授權下，才可以瀏覽權限許可的視頻和音頻信號，以及執行相應的遠程云臺控制等操作；控制終端機器通過MAC地址加密的形式在管理服務器內注冊，限定控制終端功能。
各級領導可利用桌面PC辦公系統通過IE瀏覽器對統計數據（操作員出勤情況、違規操作匯總、報警信息匯總等）、錄像資料（非實時錄像資料、違規操作錄像資料、報警錄像資料等）進行查詢，并可直接連接實時圖像，進行現場監督。
隨著數字式監控系統規模的擴大，系統接入的設備會使管理任務越來越大，而系統的運行也可能會受到業務調整的景響，同時系統的各項運行參數也將會不斷地優化之中。因此管理平臺應具有全網絡設備的管理能力，根據接入的硬件設備開放程度不同的情況，能實現至少滿足用戶日常維護所需的設置能力，并盡可能實現除硬性故障外其它各項的設備維護與管理能力。
這些管理能力將會具體體現在以下幾個方面：
Ø 設備運行狀態的監視
Ø 模擬矩陣的多級級聯聯網管理
Ø 硬盤錄像機或視頻編碼器的運行參數在線修改
Ø 集中存儲設備的運行參數修改
Ø 輔助故障診斷與報告
Ø 軟件遠程升級
硬盤錄像機或視頻編碼器的可修改的運行參數包括：視頻格式（CIF/D1）、傳輸碼率調整、字符疊加修改、攝像機索引名修改、錄像策略、外接告警源配置、云臺或快球攝像機通訊格式設置等。
復雜的分布式網絡視頻系統需要實現多個子系統的互聯，初次安裝調試可能會需要進行幾千甚至上萬參數的配置，實際運行中也經常需要新增設備或進行參數調整，這些工作已無法通過簡單的命令行語句來完成，依托開發人員來完成系統設置和維護將導致系統實施成本劇增并無法完成向業主的交接。
瑞光極遠視頻監控管理平臺支持各類具備通信接口并提供通信協議的設備接入，所有的圖像資源實行統一編號、統一配置、統一調度和統一管理。管理員可以對系統中的任何一種設備進行遠程批量讀取和配置，并可分別或分批調整設備的各類參數；系統設置的過程是在后臺運行的，不影響用戶當前的監控操作。
包括登陸、注銷；添加、刪除、修改用戶等，用戶信息包括登陸用戶名、密碼、權限、用戶描述等信息，其中權限分系統管理員、操作員、普通用戶三種，系統管理員具有最高權限，可以使用所有管理功能；操作員不能執行修改日志、添加用戶以及考勤、績效統計等功能，普通用戶只能播放授權錄像文件。操作員或系統管理員登陸系統，獲取相應權限。（詳細時間記錄實現簽到功能）
系統自動記錄操作員日志信息（操作員登陸、退出、日常操作、報警信息、設備故障信息、操作類型、操作時間、操作人、操作是否成功等），并可自動上傳到監控中心管理服務器數據庫，作為工作人員績效考核和是否違規操作的考核依據，以備日后領導檢查；另外，操作員對監控子系統的操作亦可選擇形成日志記錄如瀏覽圖象或操控遠端監控主機等。用戶可進行分類查看。
監控中心存儲設備所存儲的錄像資料為發現違規記錄或發生報警時所收到的現場相應時間段的錄像剪輯和生成的相應記錄，對該數據信息的管理工作應包括：記錄信息生成，如文件名、生成時間、操作員標識、時間段、事件類型、錄像存放路徑等。記錄由后臺程序自動生成；錄像資料維護，如定期備份存檔、清理等工作；遠程錄像資料的接收，在非業務時間，根據自定義的提取策略，如時間段等，提取遠程監控的錄像信息；支持多用戶檢索錄像資料，經授權的操作員或領導可以事后觀看相應的錄像剪輯，例如打開web瀏覽器，輸入用戶名、口令信息，得到統計資料頁面，根據統計資料，調用相關錄像，點擊觀看錄像信息，得到有權錄像事件列表，點擊其中一個錄像事件自動進入媒體播放器播放。
將轄區內的數字監控主機登記造冊，形成完備的設備記錄。登記內容包括：設備名稱、生產廠家、所應用的網點名稱、服務聯系電話等。還可以進行修改、刪除、追加、瀏覽、查詢等操作。備發生故障，由操作員進行登記，標記設備為不可用；待故障排除后，操作員解除故障標記，可以進行修改、刪除、追加、瀏覽、查詢等操作。
網絡客戶端可實時監視多路實時圖像信息并實現一機同屏同時監視；多個網絡客戶端可以同時監控任一前端圖像。在電視墻上可以實時顯示前端任意一個監控點的圖像，可以輪巡切換顯示。在網絡條件支持下，位于不同地點的多個用戶可同時在線觀看系統內任意網點的實時視頻資料。在個人監控終端上可以進行4到16分割的多畫面顯示, 每個畫面都可以任意切換系統內的圖像，并可將圖像的多畫面組合、輪巡切換方式以及攝像機預制位等監控模式以文件的方式進行保存，方便多次調用。
攝像機分組：支持按照監控區域、管理權限和實際使用情況（如行進路線）分組進行切換選擇，設置簡單。
輪巡：系統具備視頻自動巡視功能，在可設定的間隔時間內對全網的監控點進行圖像巡檢，參與輪巡的對象可以任意設定，輪巡間隔時間可設置。可以用事先設定的觸發序列和時間間隔對監控圖像進行輪流顯示；可以指定某些設備在某一時間內執行某種特定的動作。
攝像機信息設置：可以設置系統內所有攝像機的位置、IP、別名、所在區域、場所等信息。
字符疊加和圖像屏蔽：可在圖像的任意位置疊加中文名稱、當前日期、時間、場地、攝像機編號等字符信息；可在圖像的任意位置疊加圖片和黑屏框以屏蔽需隱藏的圖像區域。每個攝像機可以預設8個以上不同的地名，當攝像機轉到相應的角度時，則系統自動顯示相應的地名。系統可根據需要取用不同設備的字幕，字幕的內容、顯示的位置等參數統一一致。
云臺和快球控制：支持方向控制、自動掃描、預置位管理、光圈焦距管理、鏡頭縮放；云臺速度可調；支持燈光、雨刷、電源開關控制；支持自定義輔助開關控制；支持攝像機鎖定與解鎖；方便進行云臺／快球控制器的參數設定。具有全功能的云臺鏡頭控制界面和通訊協議自定義功能，可配接多種解碼器；可設定并控制高速快球的全方位無級變速、預置位控制、巡航控制等；
鍵盤、監視器操作管理：支持多廠家的矩陣鍵盤，支持鍵盤全網漫游，支持多個監視器組成大屏幕。操作員可以通過鍵盤完成絕大多數實時監視的操作。支持監視器權限設置和鎖定。持監視器和鍵盤復雜的對應關系并在屏幕上顯示。在監視器上可以按預設的攝像機瀏覽序列自動切換；可以為每個鍵盤用戶設定總會話時間；可以設定鍵盤的型號、串口等物理參數。用戶能夠輸入攝像機編號或者按多層攝像機列表的方式進行切換，也可以在電子地圖上點擊攝像機的圖標進行切換；能夠用鼠標點擊軟鍵盤進行操作，也可以連接硬鍵盤用搖桿操作；鍵盤的搖桿除了能做云臺的方位操作外還應可以做鏡頭的變焦操作。
監控中心用戶既能夠用模擬矩陣鍵盤、也能夠使用計算機監控終端進行操作；系統為每個操作鍵盤提供一個自動注銷時間，在自動注銷時間過后如鍵盤無任何操控動作，該鍵盤將自動放棄對設備的控制權；自動注銷時間范圍從1到255秒可調。如果有著高操作權限的操作員離開而忘記鎖住控制鍵盤，在一定時間后系統將自動鎖住鍵盤，以防止無授權的人員非法操作；自動鎖定時間范圍從1到99分鐘可調。
系統能對所有的圖像按照4CIF的格式進行24小時錄像保存，保存時間為15天；也可以根據需要進行定時錄像、報警啟動錄像、移動偵測錄像，時段應可分別定義；每臺攝像機每天可設定多個時段進行錄像。對重要錄像應具有上傳和備份的功能；用戶能夠輸入攝像機編號和時間進行查詢，也能夠在電子地圖上點擊監控點，再通過時間列表進行查詢；可以將選定的一段圖像資料另外保存為AVI或DivX等標準格式，也能夠將選定的一幅圖像按照JPEG和BMP的文件格式保存或打印成照片；錄像回放時可自由拼接視頻文件,在回放過程中可對視頻流進行剪接播放。
攝像機具有自動巡航功能，能根據事先設定的時間和速度巡視各預定的監控部位。當有用戶操作該攝像機時，應能暫時取消終止巡航狀態，當用戶放棄操作或操作鍵盤自動注銷后該攝像機能夠回到預設的巡航狀態。
5) GIS聯動操作
視頻監控管理平臺通過擴展可集成用于監控操作用的電子地圖（GIS）系統，經過授權的用戶應能夠在電子地圖上對每個攝像點進行再編輯，用戶可以設置各自的地圖登陸界面，當監控用戶登錄時，系統會彈出默認的所轄區域地圖界面。
中心控制終端可接收前端采集終端上傳來的設備異常報警信息（視音頻信號丟失、硬盤錯誤、軟件異常等），探頭報警信息（報警探頭報警、視頻丟失報警等）并可根據預先設定自動調出報警點相關通道的視頻畫面，同時在服務器上分類存儲報警信息，并及時在相關錄像上添加文字說明，便于對文件的保存、查詢。
報警接入：通過I/O報警輸入或RS232串口，系統能接入各種標準的報警信號；支持多種型號報警盒和報警主機的連接。
遠程報警及聯動控制：檢測多路報警信號，當發生報警時，自動啟動各種對應的聯動設備，將視頻切換到相對應的攝像機，觸發自動錄像，通過網絡向監控中心報警，客戶端彈出報警信息提示。
報警聯動工作表：在客戶端為每個報警輸入指定報警聯動工作表。工作表可按周一至周日以及節假日的不同時間段分別指定聯動哪些報警輸出。
系統報警事件可細分為設備故障告警、傳入式告警和網絡聯動型告警幾種。
管理軟件平臺以一定的刷新速度與前端安裝的設備進行通訊，并處理各種設備的請求指令。在這刷新周期內，如果設備未響應管理軟件平臺的指令時，可認為設備故障或網絡故障，并以此為擴展，實現全網絡受管理設備的故障告警顯示與分析。最常見的有以下幾種：
硬盤錄像機、編碼器非計劃性掉線告警
單路視頻丟失或異常告警
網絡阻塞告警
存儲設備工作異常告警
本告警類型指系統接入并已完成配置的各類開關量告警等，包括軟件識別到的其它告警。
各類人工按鈕式告警
探頭傳感器式告警
運動量偵測告警
系統軟件平臺可接受開放式數據庫表單類的告警，如110報警處警中心報報警、車牌黑名單報警等。系統軟件平臺有相應的數據庫查詢與觸發策略，可根據接口類別，系統軟件平臺做出處理指令。
告警事件產生后，系統以彈出式事件框的形式通知值班人員，并輔以聲光提示。告警事件顯示被視為級別最高，并可根據預先的定義，將各類告警分為一般、緊急、嚴重三個級別，嚴重級別會要求優先處理，任何一條未被處理的告警事件將會長期顯示在最頂層，以提示當事者。
系統軟件平臺可將告警事件發往指定的值班臺位處理，可以指定值班臺位工作站的IP地址，也可指定處理的用戶賬戶。告警事件可以發往一個值班臺，也可發住多個值班臺。直到事件被處理后，告警方會消失，處理人也可將處理結果以簡短信息加入備注欄中，以便日后待查。
告警事件也可以作為查詢錄像的關鍵字對存儲的錄像進行調閱，減少人工對比錄像的時間。
警務事件的預案是有必要的，在發生突發事件時，除了出動必要的警力外，系統軟件平臺還可以做出一連串的動作反應：
Ø 主操作臺自動切換到地圖模式，顯示告警源位置
Ø 與告警源相關聯點的圖像自動彈出顯示
Ø 啟動錄像
對于發生報警或其他警情時，能自動切換到相應監控點，在屏幕上顯示出該點圖像，并在電子地圖上給出指示，計算機發出聲音提示，記錄相關報警信息。在進行攝像機切換和控制時能在電子地圖上指示鄰近監控點。
根據告警來源分為移動偵測和外系統接入。可分別設置移動偵測區域和有效時間；提供短信、告警箱、實時打印等等多種告警提示手段。告警時自動切換視頻、保存視頻、抓拍；設置視頻與告警量關聯，可通過以告警事件為索字關鍵字自動查找與告警事件相關聯的錄像資料。
2.2.3 遠程教育子系統
Ø 建立數據中心：實現在線的相關教學工作，如學習、培訓、考試、認證等；
Ø 運用互聯網技術：實現丌同地點、丌同時間、沒有空間限制的教學；
Ø 多媒體技術：通過彔播、視頻、電子白板等工具提升教學質量。
2.2.4 校園廣播、背景音樂子系統
智慧校園給您帶來的不僅僅是生活的便捷和舒適，隨著背景音樂系統，悠然漫步。在面對突發事件時，也可發布緊急通知和廣播。
背景音樂可以分區廣播，也可以用戶通過智能終端定制，設置按優先級劃分的多機廣播控制模式，如商場、教學樓、食堂、住宿樓都可以自己定制音樂。
所有廣播終端均使用IP立體聲廣播廣播終端。現有的廣播系統也可以改造。
背景音樂、LCD屏改善校園內聽覺、視覺享受。帶來的不僅僅是學習生活的便捷和舒適，隨著背景音樂系統，悠然漫步于校園，踏行再鋼琴曲中。LCD避免了要去各單元、各公告牌上去貼通知、廣告等，減少污染，增強了美感。
廣播系統采用基于IP數據網絡的純數字化網絡音頻廣播系統，系統支持各種模擬音源的數字化轉換，同時作為數字化的音頻廣播系統，直接應用數字格式的音頻資源。根據監獄廣播區域的不同，將系統分為一個廣播主控中心和多個廣播分控中心。
總控中心作為廣播主控中心，采用數碼廣播主機結合多媒體主控軟件，實現對整個監獄的廣播。總控中心可直接與兩個崗哨的執勤武警廣播和對話，處置警情。各分控中心作為廣播分控中心，通過多媒體副控軟件實現對各監區的單獨廣播。監控中心常態職責是周界監控，當某一防區出現聯動示警，相臨近的兩個武警崗臺上的廣播（對講）設備自動與總控中心建立對講廣播狀態，影視墻顯示廣播接入狀態。撤防后，自動復位。系統總平臺詳細記錄警情事發及處置的全過程。
廣播系統具備以下主要功能：
1) 消防聯動緊急廣播
消防緊急報警時，可以一一對應，或一對多組，自動進行緊急廣播。
2) 點對點尋呼廣播
分控工作站可用話筒通過聲卡對廣播終端進行單點、分組的尋呼講話廣播。
3) 尋呼對講功能
對講終端之間可以相互對講。從而實現辦公室對任意區域的廣播講話，值班室之間、指揮中心與值班室之間的呼叫對講。
4) 支持單點播放
可以對任意單點、組群、分區或全部廣播。系統可以在同一時間設定任意多個組播放制定的音頻節目，或對任意指定的區域進行廣播講話。
2.2.5 校園一卡通子系統
一卡通系統以IC卡為信息載體，以IC卡讀寫機具為信息交換裝置，以計算機和通信技術為手段，將校園內的各項設施連接成為一個有機的整體，在該一卡通系統中，學生、教職工、訪客等憑一張代表個人身份的IC卡，即可實現校園內的身份識別、車輛出入管理、門禁管理、消費管理、保安巡更、考勤等“一卡通”功能。并提供校園學生、教職工的虛擬貨幣結合，實現電子錢包支付、聯機刷卡支付等功能，給使用者一個更安全、便捷、舒適的工作生活環境。給管理者提供更便捷的管理手段，將校園內的各個子系統有機結合，形成一個完整的智能一卡通系統。
企業一卡通系統是架構在校園網上，利用計算機、網絡設備、終端等設備，充分發揮網絡優勢，借助于IC卡片為載體，實現先進的信息化管理的系統。從IC卡數據角度出發，通過對IC卡應用流程的系統分析，將整個網絡系統架構采用三級平臺結構：數字廠區中心數據作為一級平臺；前置服務系統作為二級平臺；各應用系統為三級平臺。
一級平臺：校園的共享數據中心、統一身份認證和統一門戶系統作為數據交換和共享的核心；
二級平臺：前置服務作為應用接入二級平臺承載了數據傳輸、負載均衡、接入審核、第三方子系統協調、隔離應用的直接對數據庫的操作，大大提升系統性能。
三級平臺：本項目的各種應用子系統和與卡相關聯的其它應用子系統。
大型一卡通主體設計采用了三層架構，更好的處理性能、各系統職責分明，由各種功能模塊化構架而成，在一卡通管理部分的某個功能模塊升級或改動時，其它模塊無需重新編譯，只需少量的配置或設置就能完成。在各應用系統升級或改動時，平臺以及相應的管理部分無需任何改動，只需根據系統代碼、機器代碼、IP地址等注冊信息進行簡單配置即可。完全達到了多種應用分步建設，獨立運行，集中管理，數據全局共享。
系統結構設計上充分考慮了聯網/脫網的兩用性和兼容性。
系統的運行模式一般有實時通訊和非實時通訊方式之分。結合多年的工程實施經驗，我公司認為一個穩定、安全的校園一卡通系統必須是兩種運行模式緊密結合使用的系統，即不僅可以聯網使用，也可以脫網使用。聯網時，系統以聯機通訊方式進行，各種數據自動進行交換。一但網絡出現故障，支付識別介質的卡片及終端設備仍然可以脫網正常使用。
系統總體結構圖如下：
2.2.6 校園安保對講子系統
2.2.7 校園車輛管理子系統

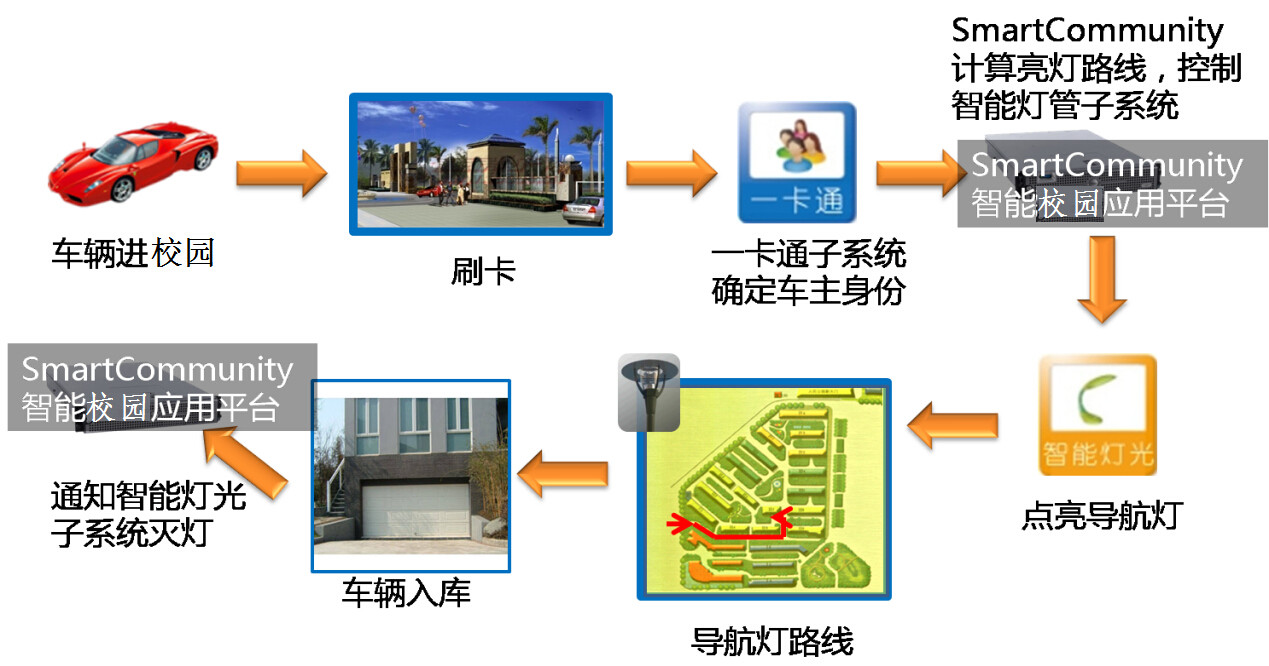

車輛管理系統包括車輛管理、停車場交通規劃、人行誘導等幾個方面。所有出入口均采用聯網式管理，收費方式采用Mifare卡，分固定、臨時等計費方式。
停車場出口有本市主要路網交通狀況圖，入口有停車場停車位用閑指示牌，內部有停車誘導牌，對重要車輛可進行全程引導。
通過一卡通刷卡感應方式對進出校園大門、地下停車場的車輛實施科學管理，住戶可與出入口管理、單元門等管理系統共用一張卡。來訪車輛可使用臨時卡出入，并配合有車輛的圖像對比功能，一是保證了業主的車輛安全，二是杜絕了閑雜車輛的駛入，且能擴充至校園消費領域。
該系統可實現如下功能：
Ø 臨時車收費功能：臨時車進場時從出票機中領取臨時卡，出場時需繳納規定的費用，并經保安確認后方能離開；
Ø 停車場管理功能：停車場管理功能是對停車場信息集中匯總、綜合處理、智能反應的核心功能，管理者通過停車場管理功能全面掌控停車場各項信息指標，實現綜合發布、統一調度、自動備份、報警提示等功能；
Ø 車位引導功能：通過短信查詢、網上查詢、終端顯示等多種方式向駕駛員提供停車場的車位占用狀況、內部行駛路線等信息，以優化、便捷的方式引導駕駛員找到停車位；
Ø 反向尋車功能：反向尋車功能，通過智能終端或手機短信查詢車輛所停的位置及引導路線，方便用戶盡快找到車輛停放的區域；
Ø 特殊車輛管理功能：特殊車輛管理是智能停車場的一項重要升級功能，利用車位感知、視頻識別、智能讀卡等技術手段，為特殊車輛提供專屬權限，停車場入口能夠主動識別特殊車輛身份，自動引導進入專屬車位。當特殊車輛的車位被非法占用時，系統自動予以報警；
Ø 圖像對比功能：車輛進出停車場時，數字錄像機自動啟動攝像功能，并將照片文件存儲在電腦里。出場時，電腦自動將新照片和該車最后入場的照片進行對比，監控人員能實時監視車輛的安全情況；
Ø 學校通勤車實時信息：通過站牌顯示器、手機終端顯示等多種方式向校園的人員提供通勤班車的行進狀態、行駛路線和到達時間等信息，以優化、便捷的方式引導教職工和學生使用通勤車。
2.2.8 水電氣遠程抄表子系統
遠程抄表計量系統是校園智慧化重要的組成部分，它將取替傳統的上門收費及ＩＣ卡計量收費方式，使學生宿舍、教職工宿舍、教室以及辦公樓的水、電、氣、暖、熱表的計量更準確、方便、快捷，便于集中管理。
路燈監控是通過網絡，對道路、景觀燈等進行開關操作，并可通過中心監控平臺對燈的狀態進行監控，極大的節約了人工成本、電費等，提高了管理效率。
可在監控中心使用工控電腦隨時監測各路段照明系統的工作狀況以隨時掌握各路段是否已正常亮燈，并可隨時觀察亮燈率、開關燈狀態等實時數據，大幅度提高照明管理水平；可使用監控電腦設定各路段照明系統每天的定時開關燈時刻，從而使每天的開關燈時間與晨昏時刻完全吻合；也可以與各種傳感器融合，無人時關閉燈光，報警時打開固定區域的燈光。可隨時根據需要對照明開關柜發出臨時開關燈（包括噴泉系統）的指令。
2.2.10公共區域WIFI覆蓋及認證系統
Wifi信號覆蓋包括內網和外網兩個網絡的wifi信號覆蓋，覆蓋范圍主要是教學樓內、餐廳以及校園公共部分。內網wifi主要用于發布校園內工作人員、教職工和學生之間短信息的傳送和交流，也可以是通知或提醒，入網時需要輸入密碼。外網wifi可以免費使用,外網wifi覆蓋主要用于訪客或人員與internet網之間的交流互動，免費WiFi是吸引顧客必不可少的一部分。而免費WiFi也是一個非常好的宣傳工具，當顧客鏈接上你的免費WiFi熱點后，打開瀏覽器后，會自動的彈出一個WiFi的歡迎界面，而這個界面可以給學校進行介紹宣傳。
2.2.11應急指揮調度系統
多媒體調度系統基于現有園區基礎傳輸通信方式，進行TDM通信、VOIP通信、無線集群、固定電話、GSM的通信融合，實現調度員的一鍵呼叫直達。且具有調度系統的全部常用功能，強插、強拆、監聽、群組呼叫，會議模式、通話錄音等功能。
